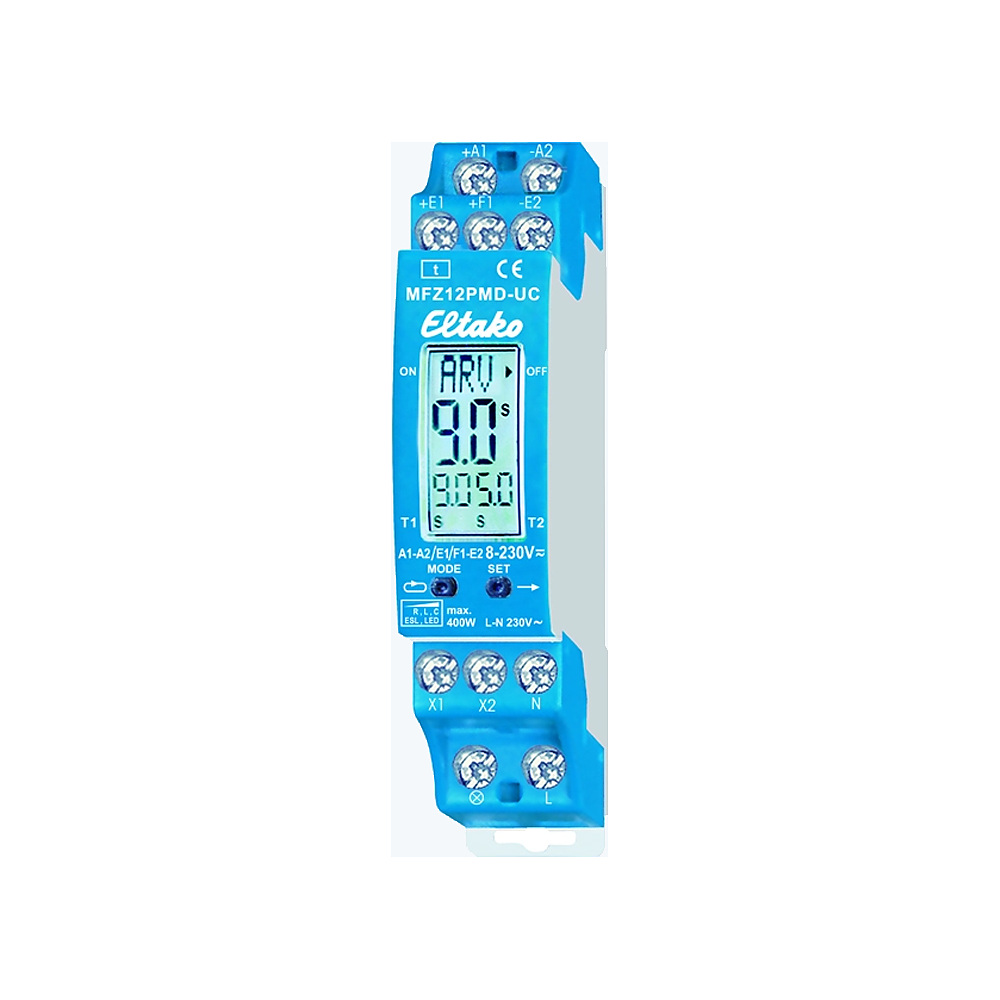

De Eltako MFZ12PMD-UC is een volledig elektronisch multifunctie-tijdrelais met 18 instelbare functies. Dankzij de Power MOSFET-uitgang schakelt het toestel nagenoeg onbegrensd en tot 400 W, met automatische herkenning van de aangesloten lampen. Alle functies en tijden stel je digitaal in met de toetsen MODE en SET; het LCD-display toont de gekozen functie en tijd.
Het toestel kan ook dimmen: dimbare 230 V-LED-lampen en spaarlampen (ESL), met instelbare minimum- en maximumhelderheid en soft AAN/UIT. Wordt de minimumhelderheid niet op 0 gezet, dan schakelt het niet uit maar dimt het af tot de ingestelde waarde. De schakeling gebeurt in de nuldoorgang, wat de levensduur van de lampen ten goede komt.
De lokale universele stuurspanning bedraagt 12…230 V UC; daarnaast is er een bijkomende universele stuuringang 8…230 V UC voor centraal AAN en centraal UIT. De stuuringangen zijn galvanisch gescheiden van de 230 V-schakelspanning. Het vermogen is uitbreidbaar tot 3600 W met de complementaire vermogensmodule LUD12-230V (klemmen X1/X2). Een automatische elektronische beveiliging schakelt uit bij overbelasting of oververhitting, en bij stroomonderbreking blijven de parameters bewaard in een EEPROM.
Tijdfuncties (18)
RV (vertraagd afvallend), AV (vertraagd opkomend), TI/TP (impulsgever), IA, IF, EW/AW/EAW (wissend), ARV/ARV+ (vertraagd op- en afvallend, met geheugen), ES/SRV/ESV (impulsschakelaar-varianten), ER (relais), ON (permanent aan), OFF (permanent uit). Tijdbereik 0,1 s tot 99 uur (seconden/minuten/uren), 600 instellingen.
Technische gegevens
- Type: elektronisch multifunctie-tijdrelais · 18 functies · LCD-display
- Uitgang: Power MOSFET tot 400 W (tot 3600 W met LUD12-230V) · R, L, C, ESL, LED
- Dimbaar · automatische lampherkenning · soft AAN/UIT · nuldoorgangschakeling
- Stuurspanning 12…230 V UC · bijkomend 8…230 V UC (centraal aan/uit, galvanisch gescheiden)
- Stand-byverlies slechts 0,3 W · verklikkerstroom 5 mA vanaf 110 V
- Beveiliging tegen overbelasting/oververhitting · parameters in EEPROM
- Breedte 1 module (18 mm) · diepte 58 mm · DIN-rail TH35
- Merk: Eltako · EAN 4010312601099 · Art.nr. 23001006
