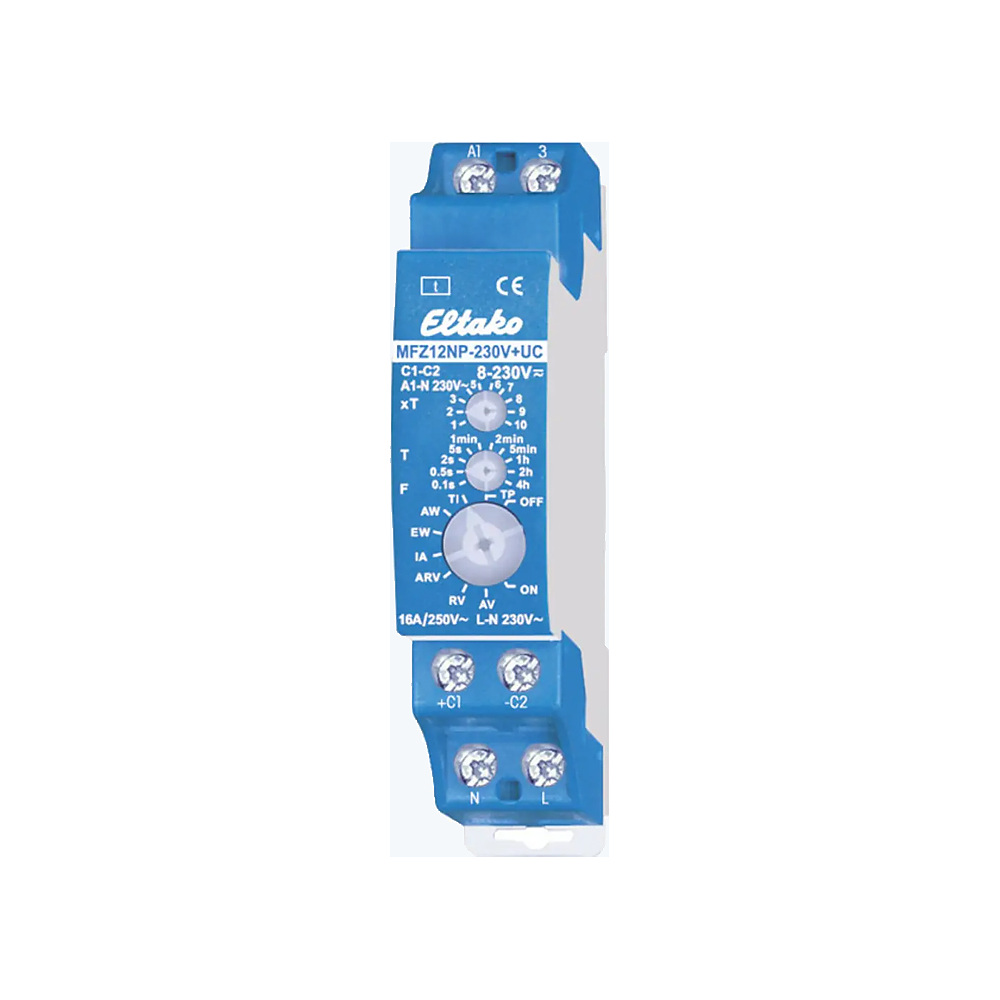

De Eltako MFZ12NP-230V+UC is een analoog instelbaar multifunctie-tijdrelais met 10 functies. Dankzij de moderne hybridetechniek worden de voordelen van een onverslijtbare elektronische aansturing gecombineerd met het hoge schakelvermogen van een speciaal relais. De functie en tijd stel je eenvoudig in met drie draaischakelaars.
Je kiest de gewenste functie met de onderste draaischakelaar, de tijdbasis T met de middelste stappenschakelaar (0,1 / 0,5 / 2 / 5 s · 1 / 2 / 5 min · 1 / 2 / 4 u) en de vermenigvuldigingsfactor xT (1 tot 10) met de bovenste schakelaar. De totale tijd = tijdbasis × factor, waarmee je instelbare tijden tussen 0,1 seconde en 40 uur bereikt. Een LED achter de bovenste draaischakelaar toont de contacttoestand.
Het 1 NO-contact (niet potentiaalvrij) schakelt tot 16 A / 250 V AC en gloeilampen tot 2300 W. De voedings- en schakelspanning bedraagt 230 V; daarnaast is er een bijkomende, galvanisch gescheiden universele stuurspanning van 8…230 V UC. De schakeling gebeurt in de nuldoorgang, wat de levensduur van de lampen (in het bijzonder spaarlampen) ten goede komt. Het toestel heeft slechts 0,5 W stand-byverlies en schakelt vrijwel geruisloos. Het is een modulair toestel voor DIN-rail (DIN-EN 60715 TH35), 1 module (18 mm) breed en 58 mm diep.
Tijdfuncties (10)
RV (vertraagd afvallend), AV (vertraagd opkomend), TI (impulsgever met puls), TP (impulsgever met pauze), IA (impulsgestuurd vertraagd opkomend — bv. automatische deuropener), EW (inschakelwissend), AW (uitschakelwissend), ARV (vertraagd opkomend én afvallend), ON (permanent aan), OFF (permanent uit).
Technische gegevens
- Type: analoog instelbaar multifunctie-tijdrelais · 10 functies
- Contact: 1 NO niet-potentiaalvrij · 16 A / 250 V AC · gloeilampen tot 2300 W
- Tijdbereik: 0,1 s tot 40 u (tijdbasis T × factor xT 1-10)
- Voedings-/schakelspanning 230 V · bijkomende stuurspanning 8…230 V UC (galvanisch gescheiden)
- Stand-byverlies 0,5 W · nuldoorgangschakeling · zeer gering schakelgeluid · LED-contactindicatie
- Max. belasting bij vertragings-/pulstijd 5 min; bij kortere tijden reduceert (2 s 15% · 2 min 30% · 5 min 60%)
- Breedte 1 module (18 mm) · diepte 58 mm · DIN-rail TH35
- Merk: Eltako · EAN 4010312602935
