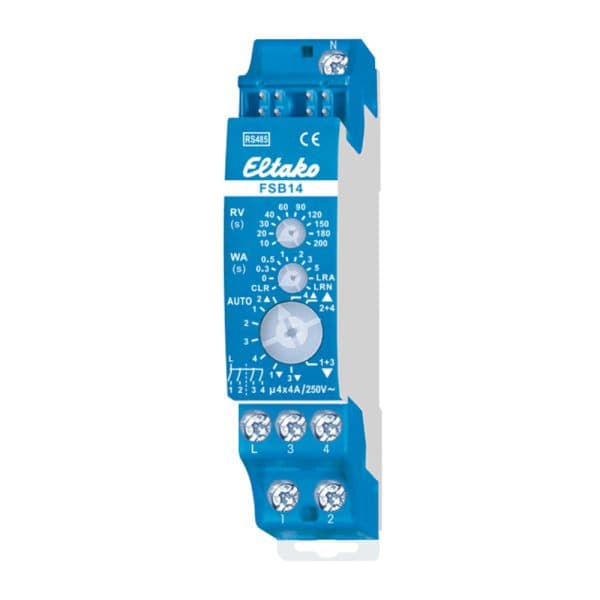

RS485-busactuator voor zonweringselementen en rolluiken met 230V-motor
Schakelactuator voor zonweringselementen en rolluiken met 2 kanalen voor twee 230V-motoren. 2+2 NO-contacten 4A/250V AC, potentiaalvrij van de 12V-voeding. Bidirectioneel. Slechts 0,1 watt standby-verlies. Modulair apparaat voor DIN-EN 60715 TH35 railmontage. 1 module = 18 mm breed, 58 mm diep. Aansluiting op de Eltako-RS485-bus. Busdoorverbinding en voeding via brug. Nuldoorgangsschakeling ter bescherming van contacten en motoren. Een motor wordt aangesloten op 1, 2 en N. Een tweede motor kan worden aangesloten op 3, 4 en N. Als beide relais van de FSB14 zijn ingeschakeld, is een vermogen van 0,4 watt vereist. Bij spanningsuitval schakelt het apparaat uit in een gedefinieerde modus.
De drukknoppen kunnen worden ingeleerd als richtingsschakelaars of universele schakelaars:
Lokale bediening met universele drukknoppen
Elke puls zorgt ervoor dat de FSB14 van positie verandert in de volgorde OP-Stop-NEER-Stop.
Lokale bediening met richtingsdrukknoppen
Een bovenste puls activeert direct de OP-stand.
Een onderste puls activeert direct de NEER-stand.
Een volgende puls op een van beide drukknoppen stopt de beweging onmiddellijk.
Centrale bediening dynamisch zonder prioriteit
Een signaal van een drukknop die is ingeleerd als centrale bedieningsknop zonder prioriteit activeert direct de stand OP met een puls omhoog en de stand NEER met een puls omlaag. Zonder prioriteit, want deze functie kan door andere signalen worden overschreven.
Centrale bediening dynamisch met prioriteit
Een signaal van minimaal 2 seconden van een drukknop die is ingeleerd als centrale bedieningsknop met prioriteit activeert direct de stand OP (bovenste druk) en NEER (onderste druk). Met prioriteit, want deze signalen kunnen niet worden overschreven totdat het centrale signaal wordt geannuleerd door opnieuw op de centrale knop OP of NEER te drukken.
De OP- of NEER-stand en prioriteit worden specifiek geactiveerd met een besturingssignaal, bijvoorbeeld van een FSM61 die met prioriteit is ingeleerd als centrale drukknop. Ook hier kan het commando niet worden overschreven totdat het signaal beëindigd is.
Zonweringsscènebediening
Met een signaal van een drukknop met dubbele wip, ingeleerd als scèneknop, of automatisch via een extra ingeleerde draadloze buitenlichtsensor, kunnen tot 4 vooraf opgeslagen looptijden worden opgeroepen. Bij aansturing via een controller kunnen op- en neercommando’s met exacte looptijd worden gestart.
Omdat de actuator de exacte verstreken tijd rapporteert na elke activiteit – zelfs bij handmatige activering via drukknop – wordt de positie van de zonwering altijd correct weergegeven in een app.
Bij het bereiken van de eindposities boven en onder wordt de positie automatisch gesynchroniseerd.
Functie-draaiknop onderaan:
-
AUTO 1: Lokale automatische omkering voor jaloezieën is actief. Bij bediening via universele of richtingsdrukknoppen activeert een dubbele impuls een langzame rotatie in de tegenovergestelde richting, die met een extra impuls wordt gestopt.
-
AUTO 2: Automatische omkering volledig uitgeschakeld.
-
AUTO 3: Drukknoppen werken eerst statisch, dus omkering is mogelijk via de drukknoppen. Ze schakelen pas naar dynamisch na 0,7 seconden continue bediening.
-
AUTO 4: Drukknoppen werken alleen statisch (ER-functie). De tijdsvertraging RV (veegvertraging) van de bovenste draaiknop is actief. Centrale bediening is niet mogelijk.
-
Pijltje omhoog/omlaag: Handmatige bediening met prioriteit op alle andere signalen.
WA = Automatische omkering voor jaloezieën en zonneschermen
Wordt geregeld door de middelste draaiknop.
-
0 = UIT
-
0,3 tot 5 seconden = AAN met gekozen omkeringstijd.
Dit geldt alleen voor NEER: bij tijdsverloop van de ingestelde vertraging wordt de richting omgekeerd, bijvoorbeeld om zonneschermen uit te schuiven of jaloezieën in een vaste positie te zetten.
Een LED achter de RV-draaiknop toont de ingestelde omkeringstijd.
RV = Vertragingstijd
Wordt ingesteld via de bovenste draaiknop.
Wanneer de FSB14 in OP of NEER staat, loopt de gekozen vertragingstijd af. Bij afloop schakelt het apparaat automatisch naar STOP.
De vertragingstijd moet minstens zo lang zijn als de tijd die nodig is om van de ene eindpositie naar de andere te bewegen.
De LED-indicatie van de vertragingstijd RV bevindt zich achter de draaiknop.
Wanneer één of meerdere draadloze raam/deurcontacten FTK of raamhendelsensoren FFG7B worden ingeleerd, wordt een vergrendeling geactiveerd zolang het raam of de deur open is. Hierdoor wordt een centraal neer-commando geblokkeerd.
De LED onder de bovenste functie-draaiknop geeft tijdens het inleerproces signalen volgens de handleiding en knippert kort bij aansturing tijdens normaal gebruik.
Productinformatie
| 4 |
| ja |
| DRA (DIN-rail adapter) |
| ja |
| 4 |
| AC |
