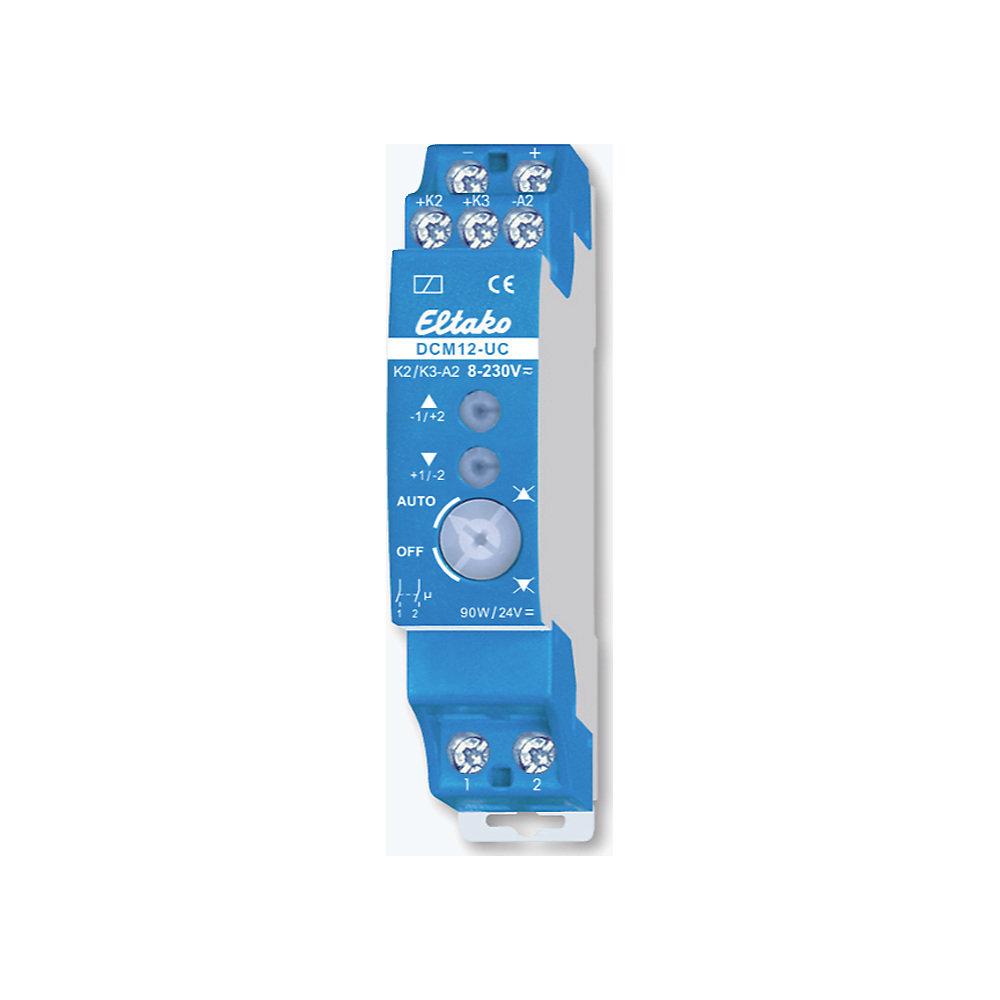

De Eltako DCM12-UC is een DC-motorrelais voor het aansturen van een 24V DC-motor. Het schakelt via 2 NO-contacten (niet potentiaalvrij) van 24V DC / 90 Watt en verbruikt in rust slechts 0,07 Watt. Het is een modulair toestel voor montage op DIN-rail (DIN-EN 60715 TH35), 1 module breed (18 mm) en 58 mm diep, met een universele stuurspanning van 8 tot 230V UC en een voedingsspanning van 24V DC.
DCM12-UC-relais kunnen parallel gestuurd worden. Daarvoor zijn de vrije contactuitgangen K2/K3 van het sturende EGS12Z-UC nodig; die worden met de klemmen K2/K3 van de DCM12-UC verbonden. Met een draaischakelaar kunnen de functies ‘op’ of ‘neer’ geblokkeerd worden en kan het toestel volledig uitgeschakeld worden. Deze vergrendeling geldt enkel voor de ene aangesloten motor. Het automatisch functioneren van de volledige sturing kan volledig of gedeeltelijk afgeleid worden voor aparte zonneweringen of rolluiken.
Technische gegevens
- Type: DC-motorrelais, 2 NO-contacten niet potentiaalvrij
- Schakelvermogen: 24V DC / 90 W · voor 24V DC-motor
- Stuurspanning: universeel 8–230V UC · voeding 24V DC
- Stand-byverlies: 0,07 W
- Montage: DIN-rail DIN-EN 60715 TH35 · 1 module (18 mm), 58 mm diep
- Parallelsturing via K2/K3 (sturend EGS12Z-UC)
- Merk: Eltako · art.nr 22400602 · EAN 4010312205310
